一、概述

首先需要选项好您的智能设备：

1.如果选择网关对接模式，那么您需要我们SDK开发包和订购我司的独立式设备带组合485子设备（见透明物联公众号里的选项手册）。

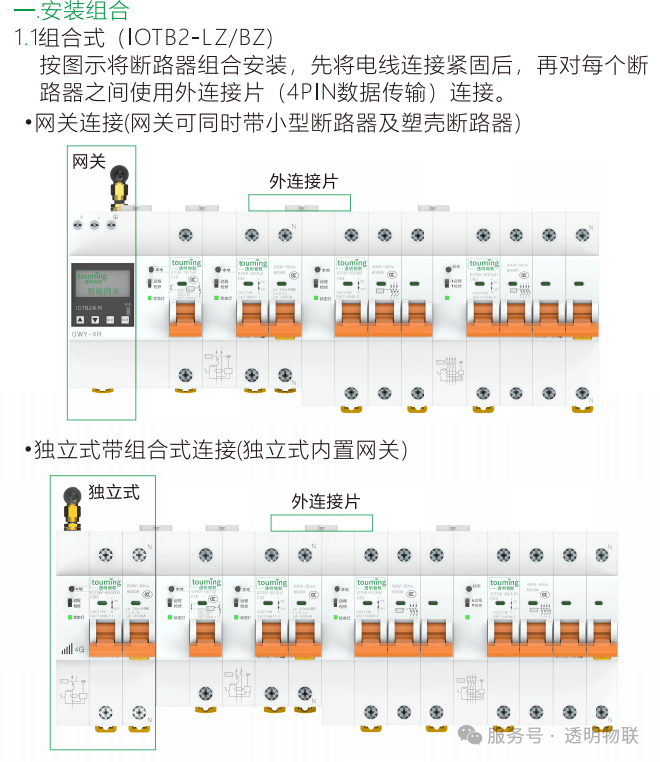

2.如果自研网关或者串口屏模式，那么您只需要采购组合式485子设备（使用方式如下图）。

其次开发者需要了解如下信息：
1.首先部署好MQTT的中间件环境（推荐EMQX）。
2.设置好设备登录MQTT服务器的服务器地址Url、用户名username，密码password。

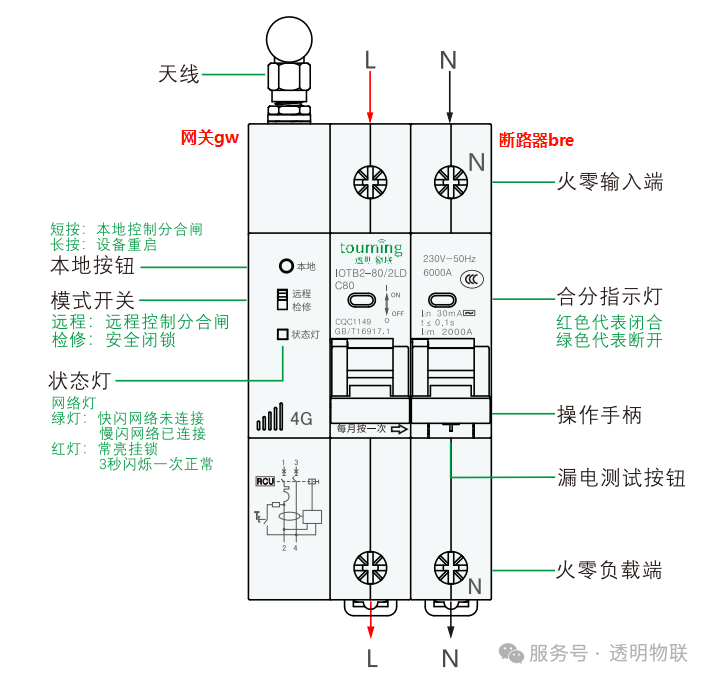

3.我司的设备分为两个部分组成：网关部分gw和断路器bre部分（见下图）。

4.我司的设备网关推送信息的发布主题是：gw/state/{gwSN}。
5.我司的设备网关接收信息的订阅主题是：gw/ctr/{gwSN}。
6.每个网关或者独立式4G断路器设备可以带16台Rs485子设备（为控制网络流量），独立式wifi断路器设备和纯网关RJ45设备可以带64台子设备。
7.网关网络通讯分为4G、WIFI、RJ45。
8.网关采用JSON格式传输信息，断路器采用485连接采用标准Modbus进行连接(可适用于自己开发网关的用户)。
9.网关带手动快速按键排位的功能，可以对接开发到自研网关内（见视频）。

二、网关开发采用SDK的方式

具体JAVA开发文档参考：http://docs.tmiotb.com/sdk/help/index.html
需要Python开发包可以联系透明研发工程师

三、标准Modbus协议中断路器分区概念（适用于自研网关的用户）

断路器设备分为如下几个区：

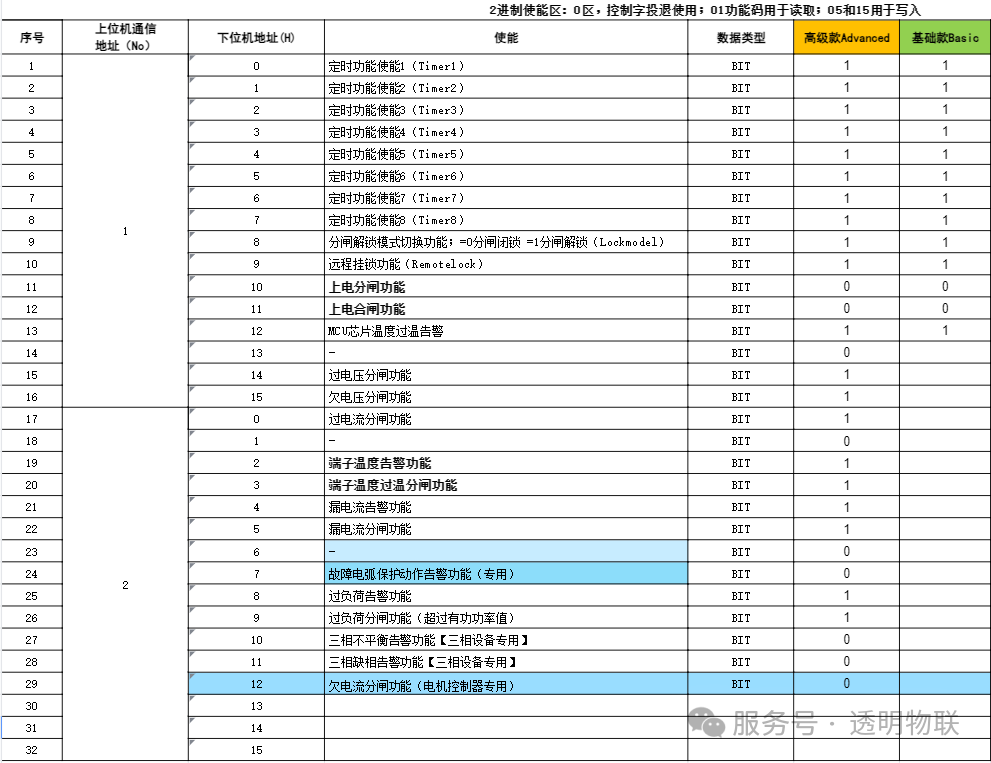

1.功能的使能区（0区），设备功能的开启和关闭
使能区为二进制模式，转换成16进制读取后进行解析。
例如：需要上电分合闸功能，则将序号11置1则设备具有该功能。

01功能码用于读取；05和15用于写入
例如读取0区：01 01 00 00 00 20 3D D2

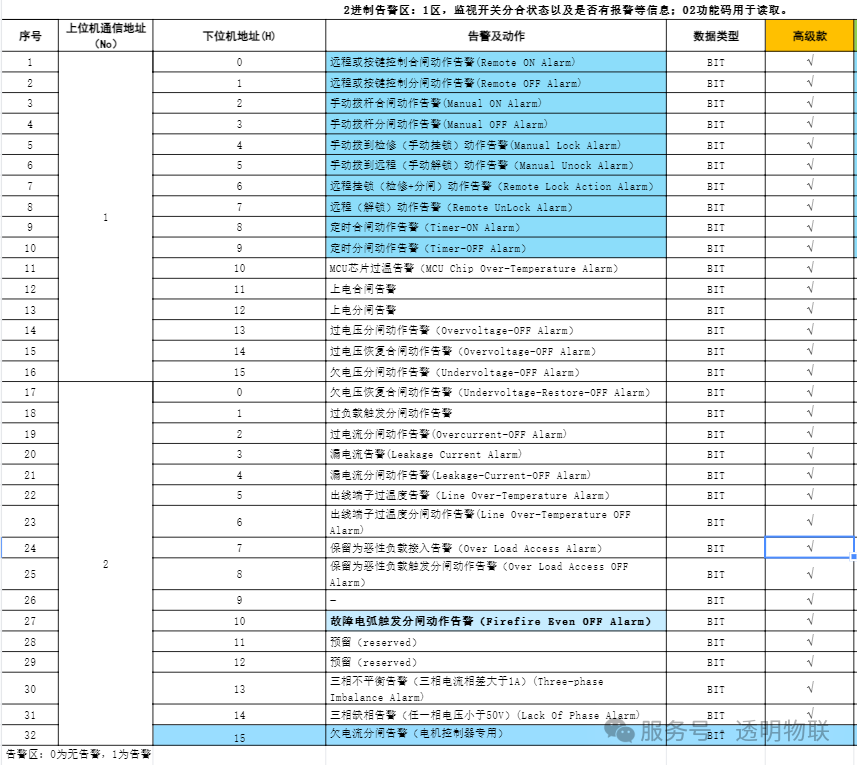

2.功能的告警区（1区），设备产生的告警信息获取区
02功能码用于读取
例如读取1区：01 02 00 00 00 20 79 D2

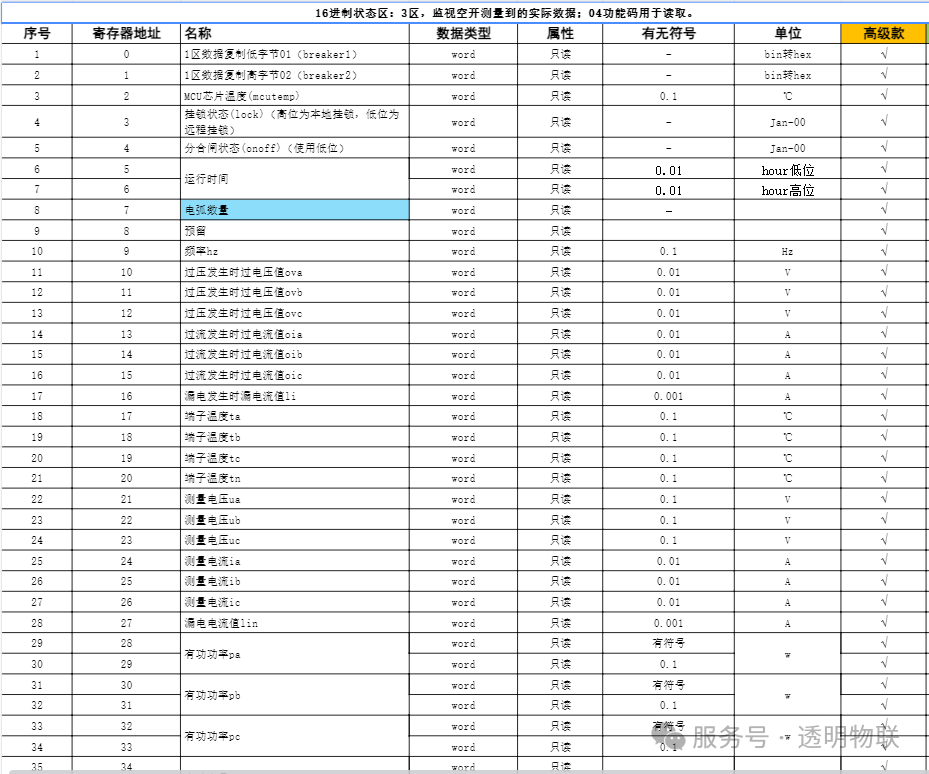

3.实时数据区（3区），实时推送的电参数
04功能码用于读取
例如读取3区：01 04 00 00 00 2E 70 16

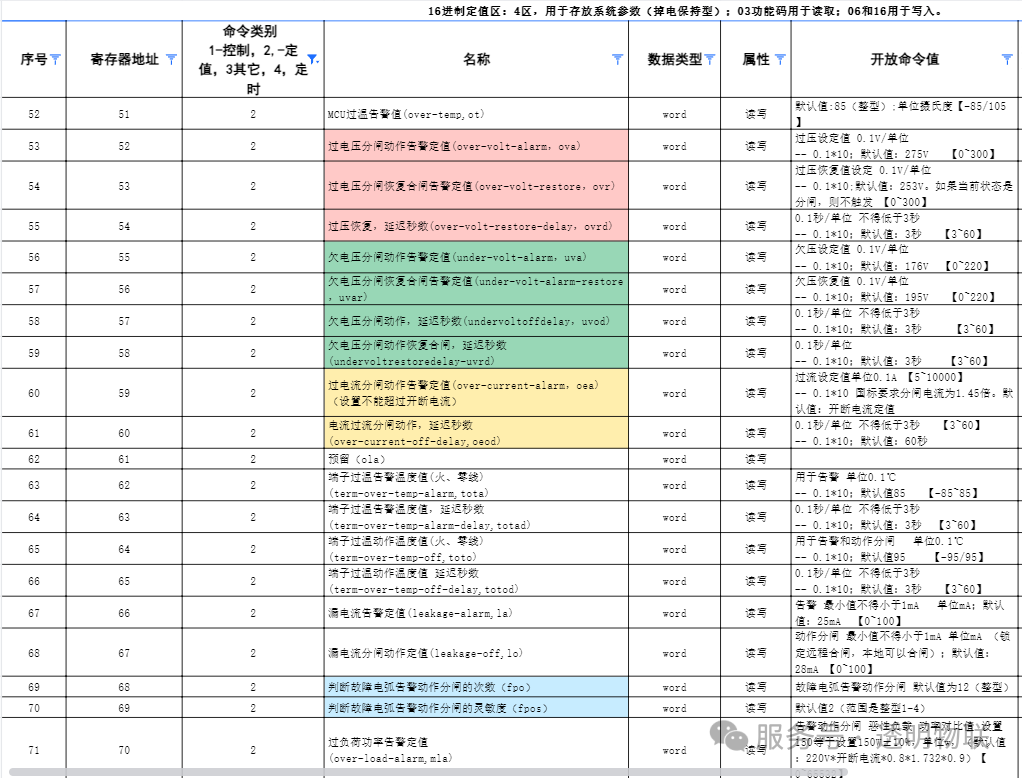

4.定值区（4区），设置告警类别的阈值
03功能码用于读取；06和16用于写入
例如读取4区：01 03 00 00 00 51 84 36

定值区的数据根据额定电压和额定电流有相应的计算公式，同时需要保持默认值，否则会有告警产生。

四、标准Modbus协议开发说明

1.自研网关只需要轮询3区数据即可，3区数据寄存器中带有告警数据，通过16进制转2进制的方式解析告警数据。其它实时数据采用16进制方式转换进行解析。
2.组合式485子设备由于不带网关，需要自研网关或者串口屏对设备4区的UTC进行时间更新。

需要以上对接资料，都可以通过销售人员联系研发人员或者对接资料。
